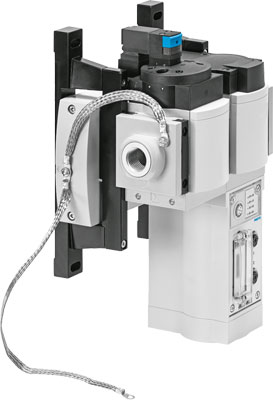

unité de conditionnement MSE6-E2M-5000-FB33-AGD FESTO 3850287
Référence web : A700-D092247
Référence fabricant : 3850287
Référence fabricant : 3850287
unité de conditionnement MSE6-E2M-5000-FB33-AGD Taille=6, Série=MSE, Position de montage=Horizontal +/- 5°, Fonction de distributeur=2/2 monostable, ouvert, Pression de service MPa=0,35 - 1 MPa
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiche technique
Détails techniques
| Degré de protection | IP65, avec connecteur femelle |
| Poids du produit (g) | 3350 |
| Position de montage | Horizontal +/- 5° |
| Fonction de distributeur | 2/2 monostable, ouvert |
| Pression de service (bar) | 3.5, 10 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température du fluide (°C) | 0, 50 |
| Température ambiante (°C) | 0, 50 |
| Classe de résistance à la corrosion KBK | 2 - Effets de corrosion moyens |
| Marque CE (voir déclaration de conformité) | selon la directive européenne CEM |
| Note sur le fluide de commande et de pilotage | Fonctionnement avec lubrification impossible |
| Raccord pneumatique 1 | G1/2 |
| Raccord pneumatique 2 | G1/2 |
| Température de stockage (°C) | -10, 60 |
| Matériau joints | NBR |
| Matériau corps | Aluminium moulé sous pression |
| Agrément | RCM Mark |
| Matériau couvercle | renforcé PA |
| Taille | 6 |
| Pression de service MPa (MPa) | 0.35, 1 |
| Série | MSE |
| Protection contre les inversions de polarité | pour connecteurs d'alimentation |
| Symbole KC | KC-EMV |
| Matériau obturateur | renforcé PA |
| Page de tension de service CC Electronique/capteurs (V) | 18, 30 |
| Tension de service CC tension de charge (V) | 18, 26.4 |
| Interface de bus de terrain | 2x connecteur femelle, M12x1, 4 pôles, codage D |
| Unité(s) représentable(s) | kPa, l, l/min, m3, mbar, psi, scf, scfm |
| Valeur initiale pour la plage de mesure de débit (l/min) | 50 |
| Valeur finale pour la plage de mesure de débit (l/min) | 5000 |
| Précision du débit | ± (3% o.m.v. + 0,3% FS) |
| Plage de mesure de la pression valeur initiale (bar) | 0 |
| Plage de mesure de la pression valeur finale (bar) | 14 |
| Précision pleine échelle (%FS) | 3 |
| Série | MSE6 |
| Type de produit | Unité de conditionnement |
