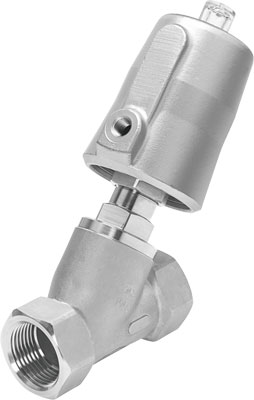

soupape à tête inclinée VZXF-L-M22C-M-B-G2-450-M1-V4ANT-80-5 FESTO 3540277
Référence web : A700-D066335
Référence fabricant : 3540277
Référence fabricant : 3540277
soupape à tête inclinée VZXF-L-M22C-M-B-G2-450-M1-V4ANT-80-5 Vanne à siège incliné à commande pneumatique en acier inoxydable. Exécution sous siège, position de sécurité fermée, filetage G, diamètre nominal 2 ". Conception=Distributeur à clapet avec actionneur à piston, Mode d'actionnement=pneumatique, Principe d'étanchéité=mou (joint), Position de montage=indifférent, Mode de fixation=Pose de conduites
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Détails techniques
| Poids du produit (g) | 5400 |
| Conception | Distributeur à clapet avec actionneur à piston |
| Mode d'actionnement | pneumatique |
| Principe d'étanchéité | mou (joint) |
| Position de montage | indifférent |
| Mode de fixation | Pose de conduites |
| Raccord de tuyau | Manchon d'accouplement à vis G2 conforme à DIN ISO 228 |
| Diamètre nominal (mm) | 45 |
| Fonction de distributeur | 2/2 monostable, fermé |
| Sens d'écoulement | irréversible |
| Pression de service (bar) | 0, 5, 6, 10 |
| Pression nominale des distributeurs de process | 40 |
| Fonction d'échappement | non réglable |
| Type de rappel | Ressort mécanique |
| Type de commande | Avec commande externe |
| Raccord pneumatique | Taraudage G1/8 |
| Moyen | Air comprimé filtré, finesse de filtration 200 µm, Eau, Fluides neutres, Gaz inertes, Huile hydraulique à base d'huile minérale, Huile minérale, Vapeur |
| Sens de passage | Au-dessous du siège de la vanne, pour fluides gazeux et liquides |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Viscosité max. (mm2/s) | 600 |
| Température du fluide (°C) | -40, 200 |
| Température ambiante (°C) | -10, 60 |
| Débit Kv (m3/h) | 39 |
| Note sur la matière | Conforme RoHS, Contenant de substances de silicone |
| Matériau corps de vanne | Fonte d'acier |
| Référence matériau, corps de vanne | 1.4408 |
| Matériau garniture de broche | PTFE |
| Matériau joint de clapet | PTFE |
| Classe de résistance à la corrosion KBK | 1 - Faibles effets de corrosion |
| Matériau carter d'entraînement | Aluminium, nickelé |
| Marque CE (voir déclaration de conformité) | selon la directive européenne sur les équipements sous pression |
| Type de produit | Soupape à tête inclinée |
| Série | VZXF |
