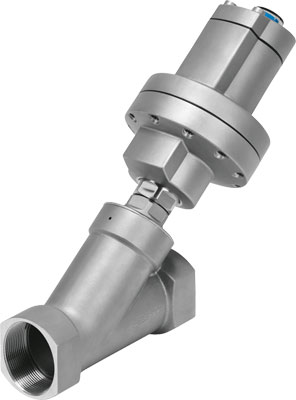

soupape à tête inclinée VZXA-B-TS7-11/2"-M2-V14T-16-M-90-26-V4 FESTO 8060551
Référence web : A700-D081250
Référence fabricant : 8060551
Référence fabricant : 8060551
soupape à tête inclinée VZXA-B-TS7-11/2"-M2-V14T-16-M-90-26-V4 Vanne à siège incliné modulaire à commande pneumatique en acier inoxydable. Exécution sous siège, position de sécurité fermée, filetage NPT, diamètre nominal 1 1/2 ". Conception=Distributeur à clapet avec actionneur à diaphragme, Mode d'actionnement=pneumatique, Position de montage=indifférent, Mode de fixation=Pose de conduites, Raccord de tuyau=Manchon d'accouplement à vis 1 1/2 NPT selon ANSI/ASME B 1.20.1
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Détails techniques
| Degré de protection | IP65, IP67, IP69K |
| Poids du produit (g) | 7790 |
| Conception | Distributeur à clapet avec actionneur à diaphragme |
| Mode d'actionnement | pneumatique |
| Position de montage | indifférent |
| Mode de fixation | Pose de conduites |
| Raccord de tuyau | Manchon d'accouplement à vis 1 1/2 NPT selon ANSI/ASME B 1.20.1 |
| Fonction de distributeur | 2/2 |
| Sens d'écoulement | irréversible |
| Pression de service (bar) | 0, 5, 7, 16 |
| Type de rappel | Ressort mécanique |
| Type de commande | Avec commande externe |
| Raccord pneumatique | Taraudage G1/8 |
| Moyen | Air comprimé filtré, finesse de filtration 200 µm, Eau, Fluides neutres, Gaz inertes, Huile hydraulique à base d'huile minérale, Huile minérale, Vapeur |
| Sens de passage | Au-dessous du siège de la vanne, pour fluides gazeux et liquides |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Viscosité max. (mm2/s) | 600 |
| Température du fluide (°C) | -10, 180 |
| Température ambiante (°C) | 0, 60 |
| Débit Kv (m3/h) | 49 |
| Note sur la matière | Conforme RoHS, Contenant de substances de silicone |
| Matériau corps de vanne | Fonte d'acier |
| Référence matériau, corps de vanne | ASTM A351-CF3M |
| Matériau garniture de broche | PTFE |
| Matériau joint de clapet | PTFE |
| Matériau carter d'entraînement | Fonte d'acier |
| Marque CE (voir déclaration de conformité) | selon la directive européenne sur les machines |
| Température de stockage (°C) | -10, 60 |
| Matériau joints | NBR |
| Agrément | CRN |
| Matériau couvercle | Fonte d'acier |
| Pression de service MPa (MPa) | 0.5, 0.7 |
| Course (mm) | 26 |
| Détection de position | Avec affichage mécanique |
| Matériau tige de piston | Acier fortement allié inoxydable |
| Certificat entité exposante | CRN0C20829.5C, TÜV 968/V 1039.00/18 |
| Probabilité de défaillance par heure sur [1/h], | 1.36e-007 |
| PFD (Probabilité de défaillance lors d'une sollicitation) | 0.000595 |
| Niveau d'intégrité de sécurité (SIL) | SIL 2 |
| Operating pressure (psi) | 72.5, 101.5 |
| Régulation du fluide | Fonctionnement on/off |
| Taille actionneur (mm) | 90 |
| Fonction de commande | Fermé par force du ressort, NF |
| Référence matériau, carter de transmission | 1.4408 |
| Type de produit | Soupape à tête inclinée |
| Série | VZXA |
