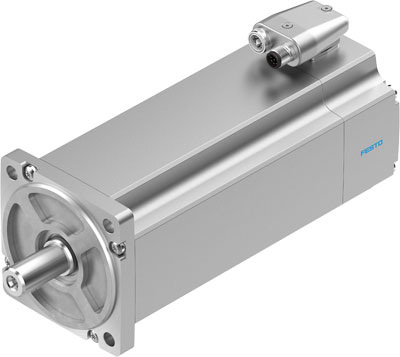

servomoteur EMME-AS-100-SK-HS-AMXB FESTO 4267599
Référence web : A700-D086692
Référence fabricant : 4267599
Référence fabricant : 4267599
servomoteur EMME-AS-100-SK-HS-AMXB Sans réducteur, avec frein. Température ambiante=-10 - 40 °C, Température de stockage=-20 - 70 °C, Humidité relative de l'air=0 - 90 %, Conforme à la norme=IEC 60034, Classe d'isolement=F
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiche technique
Détails techniques
| Degré de protection | IP21 |
| Poids du produit (g) | 7250 |
| Température ambiante (°C) | -10, 40 |
| Note sur la matière | Conforme RoHS, Contenant de substances de silicone |
| Classe de résistance à la corrosion KBK | 0 - Aucun effet de corrosion |
| Marque CE (voir déclaration de conformité) | selon la directive européenne CEM, selon la directive européenne sur les équipements basse tension |
| Température de stockage (°C) | -20, 70 |
| Agrément | RCM Mark, c UL us - Recognized (OL) |
| Conforme à la norme | IEC 60034 |
| Humidité relative de l'air | 0 - 90 % |
| Vitesse de rotation max. (1/min) | 3910 |
| Tension de service nominale CC (V) | 565 |
| Classe d'isolement | F |
| Classe de fonctionnement selon EN 60034-1 | S1 |
| Connectique électrique | Connecteur mâle |
| Courant nominal moteur (A) | 3 |
| Moment d'inertie total de la prise de force (kgcm2) | 5.63 |
| Charge axiale admissible sur l'arbre (N) | 130 |
| Charge radiale admissible sur l'arbre (N) | 650 |
| Couple de maintien frein (Nm) | 9 |
| Codeur de position de rotor | Safety Enc. absolut multi turn |
| Interface du capteur de position du rotor | HIPERFACE® |
| Principe de mesure du capteur de position du rotor | optique |
| Tension de service DC frein (V) | 24 |
| Puissance absorbée frein (W) | 18 |
| Moment d'inertie du frein (kgcm2) | 0.654 |
| Tension DC nominale (V) | 565 |
| Type de capteur de bobine | En étoile interne |
| Nombre de paires de pôles | 3 |
| Couple à l'arrêt (Nm) | 5.6 |
| Couple nominal (Nm) | 4.8 |
| Couple de crête (Nm) | 22.4 |
| Vitesse de rotation nominale (1/min) | 3000 |
| Puissance nominale du moteur (W) | 1500 |
| Courant d'arrêt permanent (A) | 3.4 |
| Courant de crête (A) | 13.6 |
| Constante de moteur (Nm/A) | 1.6 |
| Tension constante, phase-phase (mVmin) | 102.2 |
| Résistance de la bobine phase-phase (Ohm) | 4.6 |
| Inductance de la bobine phase-phase (mH) | 15.5 |
| Capteur de position du rotor, périodes sinusoïdales/cosinusoïdales par tour | 128 |
| Capteur de position du rotor, résolution typique (Bit) | 15 |
| Capteur de position du rotor, précision angulaire typique (arcmin) | 20 |
| MTTFd, sous-composant | 874 ans, capteur de position du rotor |
| Cycles de commutation, frein de maintien | 5 millions de cycles (sans travail de friction) |
| MTTF, sous-composant | 1037 ans, frein de maintien |
| Safety Integrity Level (SIL), sous-composant | SIL 2, capteur de position du rotor, SILCL 2, capteur de position du rotor |
| Niveau de Performance (PL), sous-composant | Catégorie 3, niveau de performance PL d, capteur de position du rotor |
| PFHd, sous-composant | 1,3 x 10E-8, capteur de position du rotor |
| Durée d'utilisation Tm, sous-composant | 20 ans, capteur de position du rotor |
| Conception arbre à clavette | A 6 x 6 x 32, DIN 6885 |
| Série | EMME |
