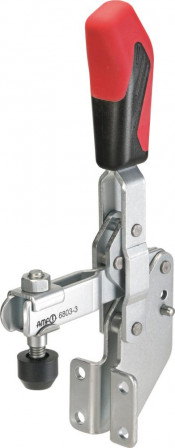

Sauterelle poussée 6803 T.2 AMF 39380020

Référence : B3300200097
Référence web : A589-A217976
Référence fabricant : 39380020

Sauterelle poussée avec embase de face. Modèle : sauterelle poussée à levier ouvert et embase de face. Galvanisée et passivée. Rivets en acier inoxydable articulés sur coussinets cémentés, sauf sur la taille 1 en raison du manque de place. Articulations graissées. Manche ergonomique, résistant à l’huile, avec grand appui de la main et élément souple. Élément de serrage sécurisé avec protection des doigts. Vis de placage imperdable sur l'extrémité du bras de serrage. . Applications : pour un montage latéral. . Livraison : sauterelle poussée complète avec vis de placage traitée et galvanisée. Également disponible en acier inoxydable. alpha* : l’angle d’ouverture peut être modifié en enfonçant une goupille de serrage.

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

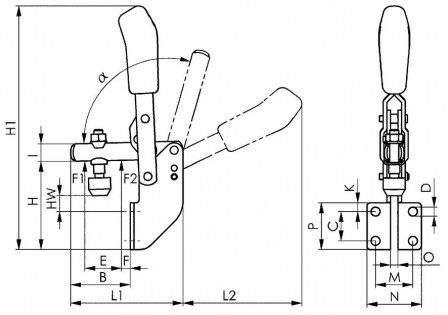

Détails techniques

Taille	02
F1 (kN)	0,8
F2 (kN)	1,2
Vis de placage	M6 x 35
Poids (g)	220

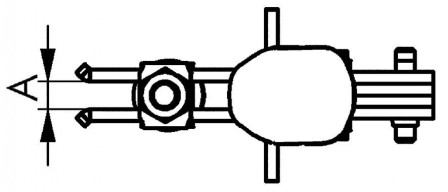

A	6
B	41
C	20
D	6,1
E	25
F	6
H	60
H1	176,5
HW min.	8
HW max.	15,5
I	12
K	6
L1	77
L2	90
M	25,5
N	37
O	5
P	32
alpha	105°
alpha*	60°
