Sauterelle poussée 6802 T.5 AMF 39370050

Référence : L3300200007
Référence web : A589-A664889
Référence fabricant : 39370050

Sauterelle poussée avec embase verticale. Modèle : sauterelle poussée à levier ouvert et embase verticale. Galvanisée et passivée. Rivets en acier inoxydable articulés sur coussinets cémentés, sauf sur la taille 1 en raison du manque de place. Articulations graissées. Manche ergonomique, résistant à l’huile, avec grand appui de la main et élément souple. Élément de serrage sécurisé avec protection des doigts. Vis de placage imperdable sur l'extrémité du bras de serrage. . Applications : se fixe sur les entretoises et pour les constructions soudées. . Livraison : sauterelle poussée complète avec vis de placage traitée et galvanisée. alpha* : l’angle d’ouverture peut être modifié en enfonçant une goupille de serrage.

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

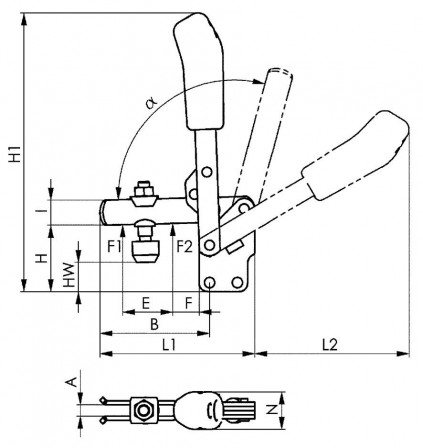

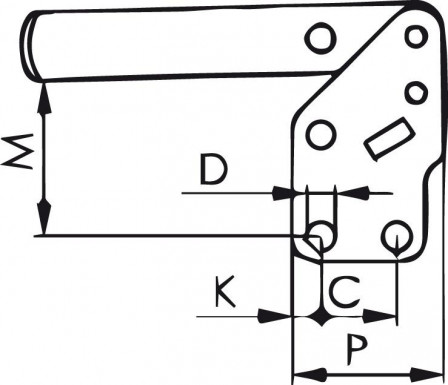

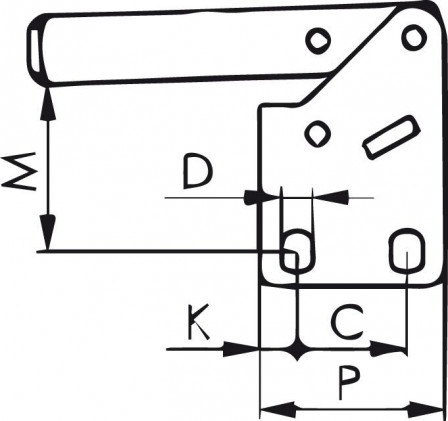

Détails techniques

Taille	5
F1 (kN)	3
F2 (kN)	5
Longueur du levier de serrage (mm)	321
Longueur du bras de serrage (mm)	195
Vis de placage	M12 x 80
Poids (g)	1480
A	14
B	140
C	45
D	8,5
E	72
F	35
H	77
H1	301
HW min.	18
HW max.	49
I	25
K	9,5
L	26,5–31,5
L1	195
L2	183
M	66
M1	64
N	45
O	10
P	65
alpha	115°
alpha*	60°
