Sauterelle poussée 6802 T.2 AMF 39370020

Référence : H3300200156
Référence web : A589-A540224
Référence fabricant : 39370020

Sauterelle poussée avec embase verticale. Modèle : sauterelle poussée à levier ouvert et embase verticale. Galvanisée et passivée. Rivets en acier inoxydable articulés sur coussinets cémentés, sauf sur la taille 1 en raison du manque de place. Articulations graissées. Manche ergonomique, résistant à l’huile, avec grand appui de la main et élément souple. Élément de serrage sécurisé avec protection des doigts. Vis de placage imperdable sur l'extrémité du bras de serrage. . Applications : se fixe sur les entretoises et pour les constructions soudées. . Livraison : sauterelle poussée complète avec vis de placage traitée et galvanisée. alpha* : l’angle d’ouverture peut être modifié en enfonçant une goupille de serrage.

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Détails techniques

Taille	02
F1 (kN)	0,8
F2 (kN)	1,2
Longueur du levier de serrage (mm)	157
Longueur du bras de serrage (mm)	82
Vis de placage	M6 x 35
Poids (g)	175

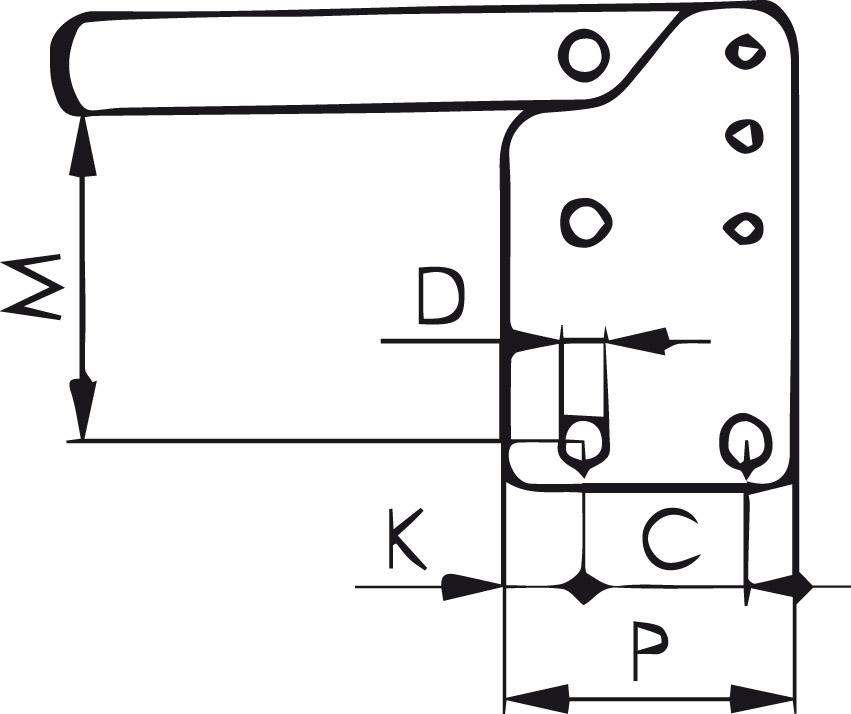

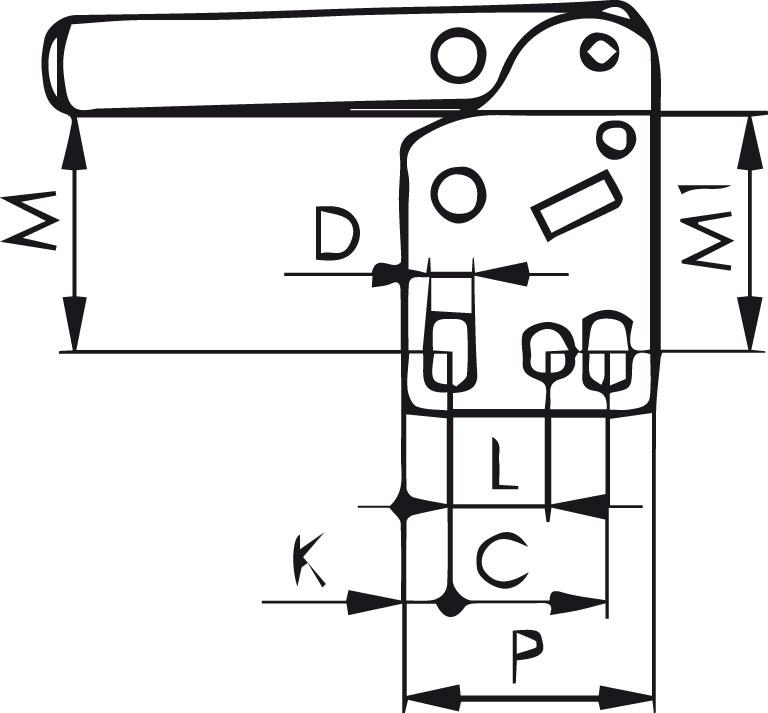

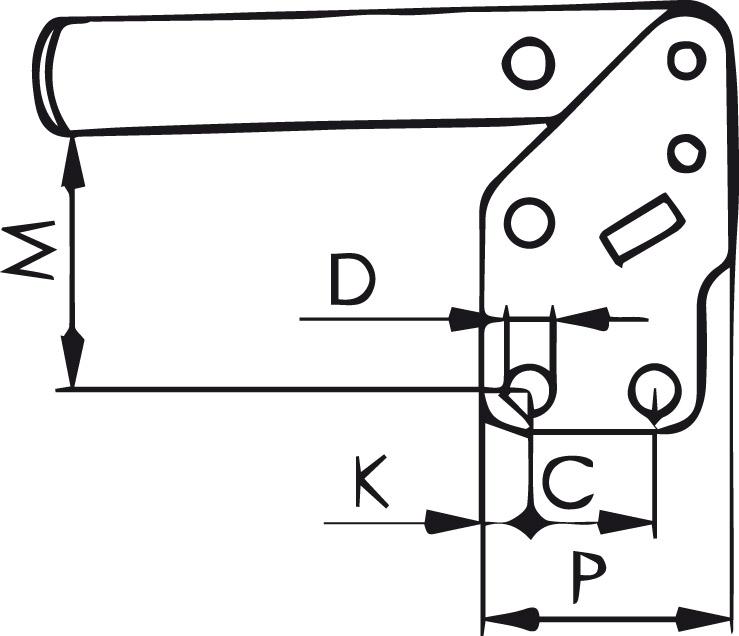

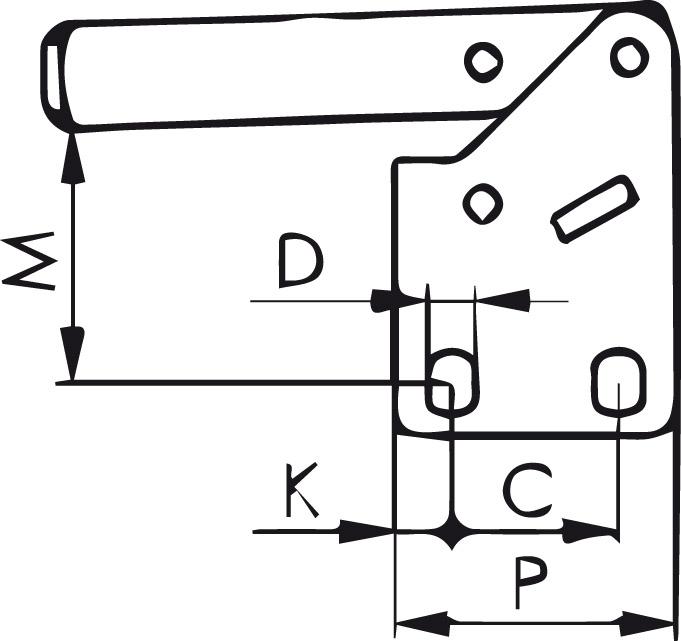

A	6
B	52
C	20
D	5,5
E	25
F	11
H	38
H1	154
HW min.	11,5
HW max.	19,5
I	12
K	6
L	12,5
L1	78
L2	80
M	28,5–32
M1	30
N	21
O	5
P	32
alpha	105°
alpha*	60°

Produits similaires

	Taille	M1	N	P	alpha	alpha*	L2
Sauterelle poussée 6800 T.0 AMF 39360000 Référence web : A589-A157723 Référence : B3300500118 Détails		–	32	22	95°	–	50
Sauterelle poussée 6800 T.1 AMF 39360010 Référence web : A589-A167878 Référence : B3300500128 Détails	01	–	34	27	95°	–	58
Sauterelle poussée 6800 T.2 AMF 39360020 Référence web : A589-A234100 Référence : B3300200114 Détails	02	27	43	32	105°	60°	89
Sauterelle poussée 6800 T.3 AMF 39360030 Référence web : A589-A131599 Référence : B3300200014 Détails	3	–	46	35	105°	60°	112
Sauterelle poussée 6800 T.4 AMF 39360040 Référence web : A589-A195322 Référence : B3300200073 Détails	04	–	64	53	105°	60°	130
Sauterelle poussée 6800 T.5 AMF 39360050 Référence web : A589-A315955 Référence : G3300200024 Détails	5	45	70	65	115°	60°	185
Sauterelle poussée 6800 T.6 AMF 39360060 Référence web : A589-A296106 Référence : G3300200019 Détails	6	–	100	90	140°	60°	206
Sauterelle poussée 6800NI T.0 inox AMF 39350000 Référence web : A589-C615674 Détails		–	32	22	95°	–	50
Sauterelle poussée 6800NI T.1 inox AMF 39350010 Référence web : A589-C615787 Détails	01	–	34	27	95°	–	58
Sauterelle poussée 6800NI T.2 inox AMF 39350020 Référence web : A589-A150291 Référence : B3300200027 Détails	02	27	43	32	105°	60°	89
