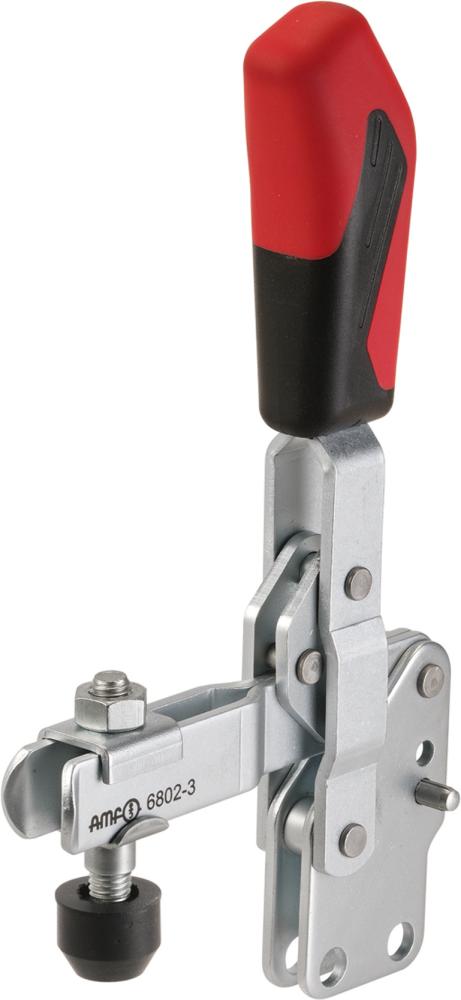

Sauterelle poussée 6802 T.1 AMF 39370010

Référence web : A589-C605947
Référence fabricant : 39370010

Sauterelle poussée avec embase verticale. Modèle : sauterelle poussée à levier ouvert et embase verticale. Galvanisée et passivée. Rivets en acier inoxydable articulés sur coussinets cémentés, sauf sur la taille 1 en raison du manque de place. Articulations graissées. Manche ergonomique, résistant à l’huile, avec grand appui de la main et élément souple. Élément de serrage sécurisé avec protection des doigts. Vis de placage imperdable sur l'extrémité du bras de serrage. . Applications : se fixe sur les entretoises et pour les constructions soudées. . Livraison : sauterelle poussée complète avec vis de placage traitée et galvanisée. alpha* : l’angle d’ouverture peut être modifié en enfonçant une goupille de serrage.

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Détails techniques

Taille	01
F1 (kN)	0,6
F2 (kN)	1,1
Longueur du levier de serrage (mm)	115
Longueur du bras de serrage (mm)	60
Vis de placage	M5 x 30
Poids (g)	105
A	5
B	39
C	16
D	4,5
E	18
F	6
H	29
H1	109
HW min.	6
HW max.	12,5
I	10
K	5,5
L	–
L1	61
L2	59
M	23,5–25
M1	–
N	19
O	5
P	27
alpha	95°
alpha*	–
