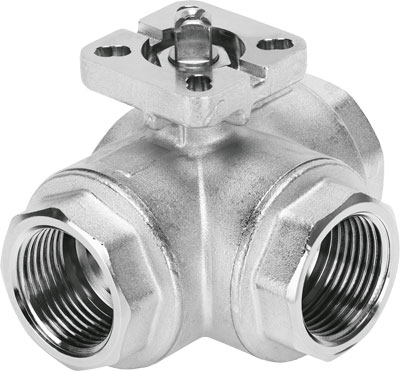

robinet à boisseau sphérique VZBM-1/2-RP-40-F-3L-F03-B2B3 FESTO 4451867
Référence web : A700-D081041
Référence fabricant : 4451867
Référence fabricant : 4451867
robinet à boisseau sphérique VZBM-1/2-RP-40-F-3L-F03-B2B3 Laiton, 3/2 voies, diamètre nominal 1/2", bride de tête F03, PN40, filetage EN 10226-1. Conception=(* Robinet à boisseau sphérique 3 voies, * Trou en L), Mode d'actionnement=mécanique, Principe d'étanchéité=mou (joint), Position de montage=indifférent, Mode de fixation=Pose de conduites
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Détails techniques
| Poids du produit (g) | 460 |
| Conception | Robinet à boisseau sphérique 3 voies, Trou en L |
| Mode d'actionnement | mécanique |
| Principe d'étanchéité | mou (joint) |
| Position de montage | indifférent |
| Mode de fixation | Pose de conduites |
| Fonction de distributeur | 3/2 |
| Sens d'écoulement | réversible |
| Pression nominale des distributeurs de process | 40 |
| Moyen | Air comprimé selon ISO8573-1:2010 [-:-:-], Eau (pas de vapeur d'eau), Fluides neutres, Gaz inertes |
| Température du fluide (°C) | -20, 130 |
| Note sur la matière | Conforme RoHS, Contenant de substances de silicone |
| Classe de résistance à la corrosion KBK | 1 - Faibles effets de corrosion |
| Marque CE (voir déclaration de conformité) | selon la directive européenne sur les équipements sous pression |
| Matériau joints | HNBR, PTFE |
| Matériau corps | Laiton, nickelé |
| Selon la norme | EN 10226-1, ISO 5211 |
| Diamètre intérieur (mm) | 14.1 |
| Référence matériau : boîtier | CW617N |
| Affichage de la position de commutation | Sens de la fente = sens d'écoulement |
| Largeur nominale DN | 15 |
| Matériau arbre | Laiton |
| Raccordement vanne | Rp1/2 |
| Plan de pose de flasque | F03 |
| Matériau bille | Laiton, chromé |
| Référence matériau : bille | CW614N |
| Référence matériau : arbre | CW614N |
| Flow rate Kv type L (m3/h) | 17 |
| Couple de démarrage à pression différentielle, pression nominale, distributeur de process PN (Nm) | 6.9 |
| Type de produit | Robinet à boisseau sphérique |
| Série | VZBM |
