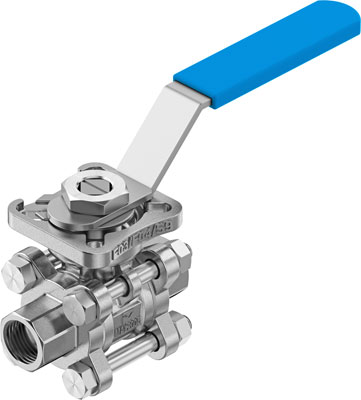

robinet à boisseau sphérique VZBE-1/4-WA-63-T-2-F0304-M-V15V15 FESTO 8089055
Référence web : A700-D080961
Référence fabricant : 8089055
Référence fabricant : 8089055
robinet à boisseau sphérique VZBE-1/4-WA-63-T-2-F0304-M-V15V15 Conception=Robinet à boisseau sphérique 2 voies avec levier à main, Mode d'actionnement=mécanique, Principe d'étanchéité=mou (joint), Position de montage=indifférent, Mode de fixation=Pose de conduites
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Détails techniques
| Poids du produit (g) | 500 |
| Conception | Robinet à boisseau sphérique 2 voies avec levier à main |
| Mode d'actionnement | mécanique |
| Principe d'étanchéité | mou (joint) |
| Position de montage | indifférent |
| Mode de fixation | Pose de conduites |
| Fonction de distributeur | 2/2 |
| Sens d'écoulement | réversible |
| Pression nominale des distributeurs de process | 63 |
| Moyen | Air comprimé selon ISO8573-1:2010 [-:-:-], Eau, Fluides neutres, Gaz inertes, Vapeur |
| Température du fluide (°C) | -20, 200 |
| Débit Kv (m3/h) | 5 |
| Note sur la matière | Conforme RoHS, Contenant de substances de silicone |
| Matériau joint de clapet | PTFE, modifié |
| Classe de résistance à la corrosion KBK | 4 - Effets de corrosion particulièrement forts |
| Matériau joints | FPM, PTFE |
| Matériau corps | Fonte d'acier |
| Agrément | CRN |
| Selon la norme | ASME B16.11, ISO 5211 |
| Diamètre intérieur (mm) | 11.6 |
| Référence matériau : boîtier | 1.4408/CF8M |
| Affichage de la position de commutation | Sens de la fente = sens d'écoulement |
| Largeur nominale DN | 8 |
| Matériau arbre | Acier fortement allié inoxydable |
| Raccordement vanne | Extrémité à souder selon ASME B16.11 |
| Plan de pose de flasque | F03, F04 |
| Matériau bille | Fonte d'acier |
| Référence matériau : bille | 1.4408/CF8M |
| Référence matériau : arbre | 1.4401 |
| Couple de démarrage à pression différentielle, pression nominale, distributeur de process PN (Nm) | 7 |
| Type de produit | Robinet à boisseau sphérique |
| Série | VZBE |
