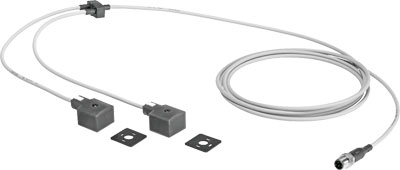

répartiteur NEDY-L2R1-V1-B2W3L-U-0.3L-M8G4-2.5R FESTO 8035781
Référence web : A700-D076753
Référence fabricant : 8035781
Référence fabricant : 8035781
répartiteur NEDY-L2R1-V1-B2W3L-U-0.3L-M8G4-2.5R Selon la norme=EN 61076-2-104, Conception=Répartiteur en Y avec câble des deux côtés, Type de répartiteur=2 en 1, Indication de l'état du signal=LED jaune, Désignation du câble=avec porte-étiquette
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiche technique
Détails techniques
| Degré de protection | IP65, IP67 |
| Poids du produit (g) | 127 |
| Conception | Répartiteur en Y avec câble des deux côtés |
| Mode de fixation | avec accessoires, avec trou débouchant pour vis M2 |
| Température ambiante (°C) | -20, 80 |
| Note sur la matière | Conforme RoHS, Exempt d'halogènes, exempt d'ester phosphorique, sans cuivre ni PTFE |
| Classe de résistance à la corrosion KBK | 1 - Faibles effets de corrosion |
| Marque CE (voir déclaration de conformité) | Selon la directive 2011/65/UE relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques |
| Température de stockage (°C) | -20, 80 |
| Matériau joints | NBR |
| Matériau corps | PA, PC, TPE-U(PUR) |
| Selon la norme | EN 61076-2-104 |
| Plage de tension de service CC (V) | 20.4, 27.6 |
| Intensité maximale admissible à 40 °C (A) | 3 |
| Résistance aux tensions transitoires (kV) | 0.8 |
| Degré d'encrassement | 3 |
| Matériau contacts à fiche | Alliage de cuivre argenté, Alliage de cuivre doré |
| Connexion électrique 1, modèle | rond |
| Connexion électrique 1, type de connexion | Connecteur mâle |
| Raccordement électrique 1, technologie de connexion | M8x1, codage A selon EN 61076-2-104 |
| Connexion électrique 1, nombre de pôles/fils | 4 |
| Raccordement électrique 2, technologie de connexion | Brochage type B selon les standards industriels 11 mm |
| Section nominale de conducteur (mm2) | 0.25 |
| Couleur boîtier | noir |
| Matériau gaine du câble | TPE-U(PUR) |
| Matériau écrou-raccord | Laiton nickelé |
| Désignation du câble | avec porte-étiquette |
| Connexion électrique 1, fonction | Côté commande |
| Connexion électrique 1, départ de câble | Droit |
| Connexion électrique 1, pôles/fils connectés | 3 |
| Connexion électrique 2, fonction | Côté appareils de terrain |
| Connexion électrique 2, type de connexion | 2x Connecteur |
| Connexion électrique 2, nombre de pôles/fils | 3 |
| Connexion électrique 2, pôles/fils connectés | 2 |
| Caractéristique du câble | Chaîne porte-câble + robot |
| Température ambiante pour câble non posés à demeure (°C) | -20, 80 |
| Couleur de la gaine de câble | gris |
| Conditions de test, conduite | Chaîne porte-câbles : 5 millions de cycle, rayon de courbure 28 mm, Conditions de test sur demande, Résistance à la torsion : > 300 000 cycles, ± 270°/0,1 m, Résistance à la torsion selon la norme Festo |
| Connexion électrique 2, modèle | en angle |
| Connexion électrique 2, départ de câble | coudé |
| Indication de l'état du signal | LED jaune |
| Type de répartiteur | 2 en 1 |
| Longueur de câble 1 (m) | 2.5 |
| Longueur de câble 2 (m) | 0.3 |
| Remarque sur la température ambiante | -10 - 40 °C en cas de fixation par trou débouchant |
| Diamètre de câble 1 (mm) | 3.8 |
| Diamètre de câble 2 (mm) | 3.8 |
| Rayon de courbure minimal sous mouvements libres 1 (mm) | 39 |
| Rayon de courbure minimal sous mouvements libres 2 (mm) | 39 |
| Matériau douille filetée | Laiton nickelé |
| Série | NEDY |
| Type de produit | Répartiteur |
