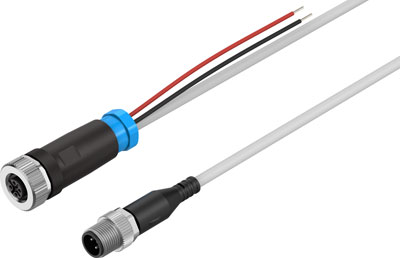

répartiteur NEDU-L1R2-M12G5-M12LE-1R FESTO 8091516
Référence web : A700-D092670
Référence fabricant : 8091516
Référence fabricant : 8091516
répartiteur NEDU-L1R2-M12G5-M12LE-1R Selon la norme=EN 61076-2-101, Conception=Répartiteur en Y avec câble côté commande, Type de répartiteur=1 sur 2, Fonctions additionnelles=Alimentation auxiliaire pour Port B, Désignation du câble=sans porte-étiquette
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Détails techniques
| Degré de protection | IP65, IP68, IP69K |
| Poids du produit (g) | 72.5 |
| Conception | Répartiteur en Y avec câble côté commande |
| Température ambiante (°C) | -30, 80 |
| Note sur la matière | Conforme RoHS |
| Classe de résistance à la corrosion KBK | 1 - Faibles effets de corrosion |
| Marque CE (voir déclaration de conformité) | Selon la directive 2011/65/UE relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques |
| Température de stockage (°C) | -30, 80 |
| Matériau joints | NBR |
| Matériau corps | PA, TPE-U(PUR) |
| Selon la norme | EN 61076-2-101 |
| Plage de tension de service CC (V) | 0, 30 |
| Intensité maximale admissible à 40 °C (A) | 4 |
| Résistance aux tensions transitoires (kV) | 0.8 |
| Degré d'encrassement | 3 |
| Matériau contacts à fiche | Bronze nickelé et doré, Laiton doré |
| Fréquence de connexion | 100 |
| Connexion électrique 1, modèle | rond |
| Connexion électrique 1, type de connexion | Connecteur femelle |
| Raccordement électrique 1, technologie de connexion | M12x1, codage A selon EN 61076-2-101 |
| Connexion électrique 1, nombre de pôles/fils | 5 |
| Connexion électrique 1, type de fixation | Verrouillage par vis, surplat 18 à six pans et moletage longitudinal |
| Raccordement électrique 2, technologie de connexion | M12x1, codage A selon EN 61076-2-101 |
| Section nominale de conducteur (mm2) | 0.25, 0.5 |
| Note concernant le degré de protection | IP40 pour connecteur femelle M12, monté |
| Couleur boîtier | noir |
| Matériau verrouillage par vis | Laiton nickelé, Zinc moulé sous pression, nickelé |
| Matériau gaine du câble | TPE-U(PUR) |
| Tension de service nominale CC (V) | 24 |
| Désignation du câble | sans porte-étiquette |
| Connexion électrique 1, fonction | Côté appareils de terrain |
| Connexion électrique 1, départ de câble | Droit |
| Connexion électrique 1, pôles/fils connectés | 5 |
| Connexion électrique 2, fonction | Communication, IO-Link |
| Connexion électrique 2, type de connexion | Connecteur mâle |
| Connexion électrique 2, nombre de pôles/fils | 3 |
| Connexion électrique 2, pôles/fils connectés | 3 |
| Caractéristique du câble | Pour applications statiques |
| Couleur de la gaine de câble | gris |
| Matériau gaine isolante | PVC |
| Connexion du conducteur de protection | non disponible |
| Fonctions additionnelles | Alimentation auxiliaire pour Port B |
| Connexion électrique 2, modèle | rond |
| Connexion électrique 2, départ de câble | Droit |
| Connexion électrique 2, type de fixation | Verrouillage à vis, surplat 13 à six pans et moletage longitudinal |
| Type de répartiteur | 1 sur 2 |
| Connexion électrique 3, fonction | Alimentation auxiliaire |
| Connexion électrique 3, type de connexion | 2x fil unique |
| Connexion électrique 3, technologie de connexion | Extrémité ouverte |
| Connexion électrique 3, nombre de pôles/fils | 2 |
| Connexion électrique 3, pôles/fils connectés | 2 |
| Longueur de câble 1 (m) | 1 |
| Longueur de câble 2 (m) | 1 |
| Diamètre de câble 1 (mm) | 3.8 |
| Diamètre de câble 2 (mm) | 1.75 |
| Rayon de courbure 1, câblage fixe (mm) | >= 11,7 mm |
| Rayon de courbure 2, câblage fixe (mm) | >= 6 mm |
| Tolérance, diamètre de câble 1 | ± 0,1 mm |
| Tolérance, diamètre de câble 2 | ± 0,05 mm |
| Blindage | non |
| Conception de câble 1 | 3x0,25 |
| Conception de câble 2 | 2x0,5 |
| Type de produit | Répartiteur |
| Série | NEDU |
