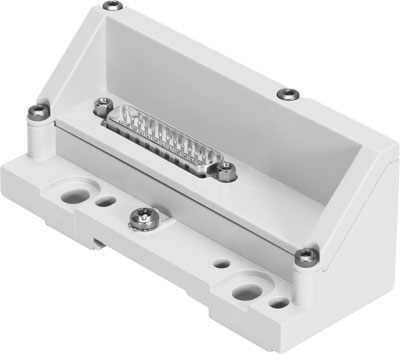

plaque d'extrémité VMPAL-EPL-SD25-IP40 FESTO 560940

Référence web : A700-A323683
Référence fabricant : 560940

plaque d'extrémité VMPAL-EPL-SD25-IP40 Largeur=43 mm, Longueur=107,3 mm, Nombre max. d'emplacements de distributeurs=24, Structure du terminal de distributeurs=Différentes grandeurs de distributeurs possibles, Nombre maximal de bobines=24

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Documentations techniques

Fiche technique

Détails techniques

Degré de protection	IP40
Poids du produit (g)	190
Pression de service (bar)	-0.9, 10
Température ambiante (°C)	-5, 50
Note sur la matière	Conforme RoHS
Classe de résistance à la corrosion KBK	3 - Effets de corrosion forts
Largeur (mm)	43
Pression de commande (bar)	3, 8
Nombre max. d'emplacements de distributeurs	24
Connexion électrique 1, type de connexion	Connecteur mâle
Raccordement électrique 1, technologie de connexion	Sub-D
Connexion électrique 1, nombre de pôles/fils	25
Note concernant le degré de protection	monté
Pression de service MPa (MPa)	-0.09, 1
Nombre maximal de bobines	24
Tension de service nominale CC (V)	24
Connexion électrique 1, fonction	Multipôle
Longueur (mm)	107.3
Matériau plaque d'extrémité	Aluminium moulé sous pression, renforcé PA
Pression de pilotage MPa (MPa)	0.3, 0.8
Structure du terminal de distributeurs	Différentes grandeurs de distributeurs possibles
Série	VMPAL
Type de produit	Plaque d'extrémité
