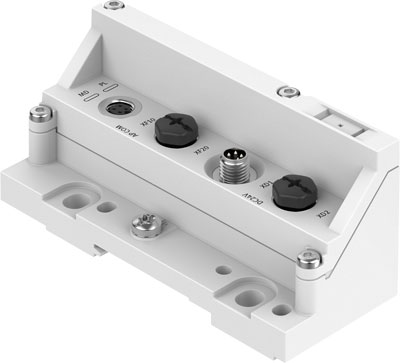

plaque d'extrémité VMPAL-EPL-AP FESTO 8087171
Référence web : A700-D095138
Référence fabricant : 8087171
Référence fabricant : 8087171
plaque d'extrémité VMPAL-EPL-AP Position du raccord=en haut, Protection contre les inversions de polarité=oui, Diagnostic par LED=(* Diagnostic de chaque module, * Alimentation électrique charge), Diagnostic via communication interne=(* Surtension électronique/capteurs, * Sous-tension électronique/capteurs), Nombre max. d'emplacements de distributeurs=32
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Détails techniques
| Degré de protection | IP65, IP67 |
| Poids du produit (g) | 194 |
| Mode de fixation | Tirant |
| Température ambiante (°C) | -5, 50 |
| Note sur la matière | Conforme RoHS |
| Classe de résistance à la corrosion KBK | 3 - Effets de corrosion forts |
| Marque CE (voir déclaration de conformité) | selon la directive européenne CEM |
| Température de stockage (°C) | -40, 70 |
| Matériau corps | Alu moulé sous pression, peint, renforcé PA |
| Agrément | RCM Mark |
| Nombre max. d'emplacements de distributeurs | 32 |
| Note concernant le degré de protection | monté, raccords non utilisés obturés |
| Humidité relative de l'air | 5 - 95 %, sans condensation |
| Position du raccord | en haut |
| Couple de serrage max. (Nm) | 1.7 |
| Nombre maximal de bobines | 32 |
| Dimensions (l x L x h) | 43,1 mm x 107,5 mm x 50,2 mm |
| Protection contre les inversions de polarité | oui |
| Protection par fusibles (court-circuit) | Fusible électronique interne par canal |
| Symbole KC | KC-EMV |
| Alimentation électrique, fonction | Electronique/capteurs et charge entrants |
| Alimentation électrique, type de connexion | Connecteur mâle |
| Alimentation électrique, technique de connexion | M8x1, codage A selon EN 61076-2-104 |
| Alimentation, nombre de pôles/fils | 4 |
| Alimentation électrique max. | 2 x 4 A (fusible externe requis) |
| Autonomie en cas de coupure de courant (ms) | 10 |
| Longueur de ligne max. | 50 m communication système |
| Diagnostic par LED | Alimentation électrique charge, Diagnostic de chaque module |
| Consommation interne pour une tension de service nominale | Typ. 15 mA |
| Tension de service nominal DC sorties (V) | 24 |
| Permissible voltage fluctuations, load | ± 10 % |
| Protection contre les contacts directs ou indirects | Protection par la basse tension (TBTP), Très basse tension de sécurité (TBTS) |
| Consommation interne avec tension de service nominale électronique/capteurs | typ. 30 mA |
| Tension de service nominale électronique/capteurs DC (V) | 24 |
| Variations de tension admissibles électronique/capteurs | ± 25 % |
| Structure du terminal de distributeurs | Différentes grandeurs de distributeurs possibles |
| Nominal altitude of use | <= 2000 m NHN |
| Matériau douille filetée | Laiton nickelé |
| Diagnostic via communication interne | Sous-tension électronique/capteurs, Surtension électronique/capteurs |
| Réacheminement de la tension, fonction | Electronique/capteurs et charge sortants |
| Réacheminement de la tension, type de connexion | Connecteur femelle |
| Réacheminement de la tension, technique de connexion | M8x1, codage A selon EN 61076-2-104 |
| Réacheminement de la tension, nombre de pôles/fils | 4 |
| Interface de communication, type de connexion | 2x Connecteur |
| Interface de communication, technique de connexion | M8x1, codé D selon EN 61076-2-114 |
| Interface de communication, nombre de pôles/fils | 4 |
| Interface de communication, fonction | Communication système XF10 IN / XF20 OUT |
| Interface de communication, protocole | AP-COM |
| Interface de communication, écran | oui |
| Séparation de potentiel des sorties canal - communication interne | oui |
| Type de produit | Plaque d'extrémité |
| Série | VMPAL |
