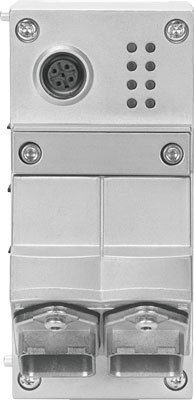

NOEUD DE BUS CPX-M-FB34 FESTO 548751

Référence web : A700-A192615
Référence fabricant : 548751

noeud de bus CPX-M-FB34 Pour terminal électrique modulaire CPX. Dimensions (l x L x h)=(* (incluant les modules d'interconnexion), * 50 mm x 107 mm x 80 mm), Interface de bus de terrain=2x connecteur femelle RJ45 Push-pull, AIDA, Diagnostic spécique à l'appareil=(* Diagnostic orienté sur canal et module, * - Tension basse modules, * - Mémoire de diagnostic), Aide à la configuration=Fichier GSDML, Paramétrage=(* - Comportement de diagnostic, * - Réaction Failsafe, * - Forces de canaux, * - Signal setup, * - Paramètres du système)

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Documentations techniques

Fiche technique

Détails techniques

Degré de protection	IP65, IP67
Poids du produit (g)	280
Température ambiante (°C)	-5, 50
Classe de résistance à la corrosion KBK	0 - Aucun effet de corrosion
Température de stockage (°C)	-20, 70
Matériau corps	Aluminium moulé sous pression
Plage de tension de service CC (V)	18, 30
Tension de service nominale CC (V)	24
Dimensions (l x L x h)	(incluant les modules d'interconnexion), 50 mm x 107 mm x 80 mm
Vitesse de transmission	100 MBit/s
Protocole	PROFINET IRT, PROFINET RT
Affichage LED spécifique au bus	M/P: Maintenance/PROFIenergy, NF : erreur de réseau, TP1 : réseau de communication actif Port 1, TP2 : réseau de communication actif Port 2
Affichage LED spécifique au produit	M : Modify, paramétrage, PL : alimentation de charge, PS : alimentation de l'électronique, alimentation des capteurs, SF : erreur système
Eléments de commande	Carte mémoire en option, Commutateur DIL
Paramétrage	- Comportement de diagnostic, - Forces de canaux, - Paramètres du système, - Réaction Failsafe, - Signal setup
Volume d'adressage max. des entrées (Byte)	64
Volume d'adressage max. des sorties (Byte)	64
Fonctions additionnelles	Accès acyclique aux données via Ethernet, Accès acyclique aux données via bus de terrain, Diagnostic spécifique au canal via le bus de terrain, Fast Start Up (FSU), Interface diagnostic supplémentaire pour terminaux de visualisation et de commande, Lancem
Consommation interne a la tension de service	Typ. 120 mA
Interface de bus de terrain	2x connecteur femelle RJ45 Push-pull, AIDA
Diagnostic spécique à l'appareil	- Mémoire de diagnostic, - Tension basse modules, Diagnostic orienté sur canal et module
Aide à la configuration	Fichier GSDML
Série	CPX
