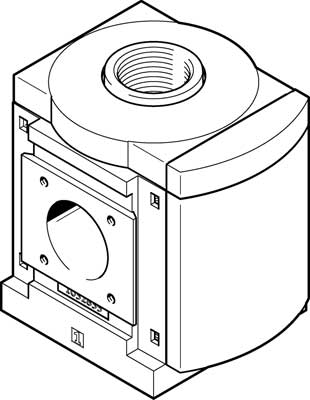

module de dérivation MS9-FRM-NG-VS-Y FESTO 564150
Référence web : A700-D076289
Référence fabricant : 564150
Référence fabricant : 564150
module de dérivation MS9-FRM-NG-VS-Y avec manocontact sans affichage, sens de passage de gauche à droite. Taille=9, Série=MS, Position de montage=indifférent, Conception=Module de dérivation, Pression de service=0 - 12 bar
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiche technique
Détails techniques
| Poids du produit (g) | 1100 |
| Conception | Module de dérivation |
| Position de montage | indifférent |
| Mode de fixation | Montage sur face avant, Pose de conduites, au choix :, avec accessoires |
| Pression de service (bar) | 0, 12 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température du fluide (°C) | -10, 60 |
| Température ambiante (°C) | -10, 60 |
| Note sur la matière | Conforme RoHS |
| Classe de résistance à la corrosion KBK | 2 - Effets de corrosion moyens |
| Note sur le fluide de commande et de pilotage | Fonctionnement avec lubrification possible |
| Raccord pneumatique 3 | 1 NPT |
| Température de stockage (°C) | -10, 60 |
| Matériau corps | Aluminium moulé sous pression |
| Matériau embase | Aluminium moulé sous pression |
| Raccord pneumatique 4 | 1 NPT |
| Taille | 9 |
| Série | MS |
| Matériau connecteur de modules | Aluminium moulé sous pression |
| Matériau obturateur | renforcé PA |
| Matériau équerre de fixation | Aluminium moulé sous pression |
| Type de produit | Module de dérivation |
| Série | MS9 |
