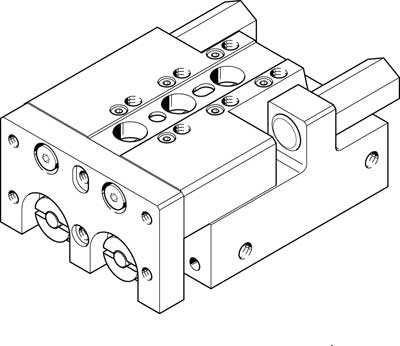

MINI--CHARIOT SLT-16-20-P-A FESTO 170561
Référence : 250540418
Référence web : A700-A134275
Référence fabricant : 170561
Référence web : A700-A134275
Référence fabricant : 170561
mini-chariot SLT-16-20-P-A avec guidage à billes précis et robuste et butées de fin de course réglables. Course=20 mm, Zone/longueur de fin de course ajustable=12 mm, Diamètre de piston=16 mm, Mode de fonctionnement unité d'entraînement=Etrier, Amortissement=P : Bagues/plaques d'amortissement élastiques des deux côtés
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiche technique
Détails techniques
| Poids du produit (g) | 560 |
| Conception | Mécanisme à étrier |
| Position de montage | indifférent |
| Mode de fixation | à trou débouchant |
| Pression de service (bar) | 1, 10 |
| Raccord pneumatique | M5 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température ambiante (°C) | -20, 60 |
| Note sur la matière | sans cuivre ni PTFE |
| Classe de résistance à la corrosion KBK | 0 - Aucun effet de corrosion |
| Note sur le fluide de commande et de pilotage | Fonctionnement avec lubrification possible (nécessaire pour un fonctionnement ultérieur) |
| Matériau joints | HNBR |
| Matériau corps | Alliage d'aluminium |
| Matériau couvercle | Alliage d'aluminium |
| Course (mm) | 20 |
| Amortissement | P : Bagues/plaques d'amortissement élastiques des deux côtés |
| Détection de position | pour capteurs de proximité |
| Mode de fonctionnement | à double effet |
| Matériau tige de piston | Acier fortement allié inoxydable |
| Diamètre de piston | 16 mm |
| Energie d'impact en fin de course (J) | 0.3 |
| Guidage | Guidage par cage à billes |
| Force théorique sous 6 bar, à l'avance (N) | 242 |
| Force théorique sous 6 bar, au recul (N) | 207 |
| Moment max. Mx (Nm) | 4.7 |
| Moment max. My (Nm) | 4.7 |
| Moment max. Mz (Nm) | 3.4 |
| Masse en mouvement (g) | 250 |
| Force max. Fy (N) | 650 |
| Force max. Fz (N) | 650 |
| Zone/longueur de fin de course ajustable (mm) | 12 |
| Mode de fonctionnement unité d'entraînement | Etrier |
| Raccords alternatifs | Voir dessin du produit |
| Série | SLT |
Produits similaires
<
>
| Diamètre de piston | Course (mm) | Amortissement | Détection de position | Longueur d'amortissement (mm) | Guidage | Force théorique sous 6 bar, à l'avance (N) | Vitesse max. (m/s) | Répétitivité | Plage de fin de course ajustable/Longueur arriere (mm) | Température ambiante (°C) | Raccord pneumatique | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
MINI--CHARIOT SLT-10-30-A-CC-B FESTO 197891
Référence web : A700-A122826
|
10 mm | 30 | CC : amortisseur des deux côtés | pour capteurs de proximité | 5 | Guidage par cage à billes | 94 | -20, 60 | M5 | |||
MINI--CHARIOT SLT-10-30-P-A FESTO 170556
Référence web : A700-A141581
Référence : B2505400012 |
10 mm | 30 | P : Bagues/plaques d'amortissement élastiques des deux côtés | pour capteurs de proximité | Guidage par cage à billes | 94 | -20, 60 | M5 | ||||
MINI--CHARIOT SLT-16-10-P-A FESTO 170560
Référence web : A700-A193854
|
16 mm | 10 | P : Bagues/plaques d'amortissement élastiques des deux côtés | pour capteurs de proximité | Guidage par cage à billes | 242 | -20, 60 | M5 | ||||
MINI--CHARIOT SLT-16-100-P-A FESTO 170566
Référence web : A700-A251443
Référence : 250540398 |
16 mm | 100 | P : Bagues/plaques d'amortissement élastiques des deux côtés | pour capteurs de proximité | Guidage par cage à billes | 242 | -20, 60 | M5 | ||||
MINI--CHARIOT SLT-16-150-P-A FESTO 188413
Référence web : A700-A119728
Référence : B2505400003 |
16 mm | 150 | P : Bagues/plaques d'amortissement élastiques des deux côtés | pour capteurs de proximité | Guidage par cage à billes | 242 | -20, 60 | M5 | ||||
MINI--CHARIOT SLT-16-40-A-CC-B FESTO 197896
Référence web : A700-A112014
|
16 mm | 40 | CC : amortisseur des deux côtés | pour capteurs de proximité | 5 | Guidage par cage à billes | 242 | -20, 60 | M5 | |||
|
MINI--CHARIOT SLT-16-40-P-A FESTO 170563
Référence web : A700-A179379
Référence : H2505400078 |
16 mm | 40 | P : Bagues/plaques d'amortissement élastiques des deux côtés | pour capteurs de proximité | Guidage par cage à billes | 242 | -20, 60 | M5 | ||||
MINI--CHARIOT SLT-20-125-P-A FESTO 188416
Référence web : A700-A121239
|
20 mm | 125 | P : Bagues/plaques d'amortissement élastiques des deux côtés | pour capteurs de proximité | Patin à billes | 376 | -20, 60 | G1/8 | ||||
MINI--CHARIOT SLT-20-150-A-CC-B FESTO 197908
Référence web : A700-A232814
|
20 mm | 150 | CC : amortisseur des deux côtés | pour capteurs de proximité | 8 | Patin à billes | 376 | -20, 60 | G1/8 | |||
MINI--CHARIOT SLT-20-150-P-A FESTO 188417
Référence web : A700-D085141
|
20 mm | 150 | P : Bagues/plaques d'amortissement élastiques des deux côtés | pour capteurs de proximité | Patin à billes | 376 | -20, 60 | G1/8 |
