MINI--CHARIOT SLT-10-30-A-CC-B FESTO 197891
Référence web : A700-A122826
Référence fabricant : 197891
Référence fabricant : 197891

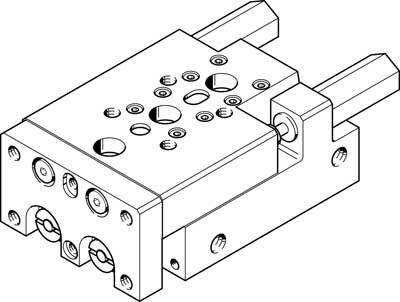

mini-chariot SLT-10-30-A-CC-B avec guidage à billes précis et robuste et amortisseurs. Course=30 mm, Zone/longueur de fin de course ajustable=4 mm, Diamètre de piston=10 mm, Mode de fonctionnement unité d'entraînement=Etrier, Amortissement=CC : amortisseur des deux côtés
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiche technique
Détails techniques
| Poids du produit (g) | 288 |
| Conception | Mécanisme à étrier |
| Position de montage | indifférent |
| Mode de fixation | à trou débouchant |
| Pression de service (bar) | 1, 10 |
| Raccord pneumatique | M5 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température ambiante (°C) | -20, 60 |
| Note sur la matière | sans cuivre ni PTFE |
| Classe de résistance à la corrosion KBK | 0 - Aucun effet de corrosion |
| Note sur le fluide de commande et de pilotage | Fonctionnement avec lubrification possible (nécessaire pour un fonctionnement ultérieur) |
| Matériau joints | HNBR |
| Matériau corps | Alliage d'aluminium |
| Matériau couvercle | Alliage d'aluminium |
| Course (mm) | 30 |
| Amortissement | CC : amortisseur des deux côtés |
| Détection de position | pour capteurs de proximité |
| Longueur d'amortissement (mm) | 5 |
| Mode de fonctionnement | à double effet |
| Matériau tige de piston | Acier fortement allié inoxydable |
| Diamètre de piston | 10 mm |
| Energie d'impact en fin de course (J) | 1 |
| Guidage | Guidage par cage à billes |
| Force théorique sous 6 bar, à l'avance (N) | 94 |
| Force théorique sous 6 bar, au recul (N) | 79 |
| Moment max. Mx (Nm) | 2.5 |
| Moment max. My (Nm) | 2.5 |
| Moment max. Mz (Nm) | 1.4 |
| Masse en mouvement (g) | 334 |
| Force max. Fy (N) | 390 |
| Force max. Fz (N) | 390 |
| Zone/longueur de fin de course ajustable (mm) | 4 |
| Mode de fonctionnement unité d'entraînement | Etrier |
| Raccords alternatifs | Voir dessin du produit |
| Reproductibilité (mm) | 0.02 |
| Série | SLT |
