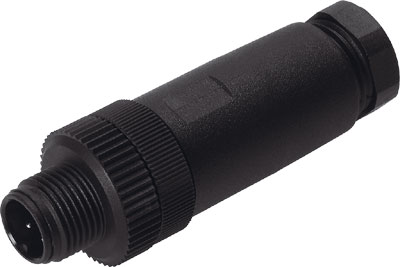

fiche SEA-GS-9 FESTO 18778

Référence : B2500100002
Référence web : A700-A109686
Référence fabricant : 18778

fiche SEA-GS-9 pour terminaux de distributeurs. Selon la norme=(* EN 61076-2-101, * EN 61984), Mode de fixation=avec douilles filetées, Position de montage=indifférent, Poids du produit=18 g, Connexion électrique=(* à 4 pôles, * Brochage type A, selon EN 175301-803, * M12x1, * Connecteur mâle droit/borne à vis)

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Documentations techniques

Fiche technique

Détails techniques

Connexion électrique	Brochage type A, selon EN 175301-803, Connecteur mâle droit/borne à vis, M12x1, à 4 pôles
Degré de protection	IP67
Poids du produit (g)	18
Position de montage	indifférent
Mode de fixation	avec douilles filetées
Température ambiante (°C)	-40, 85
Note sur la matière	Conforme RoHS
Classe de résistance à la corrosion KBK	2 - Effets de corrosion moyens
Marque CE (voir déclaration de conformité)	selon la directive européenne sur les équipements basse tension
Matériau corps	PBT
Selon la norme	EN 61076-2-101, EN 61984
Plage de tension de service CC (V)	<= 250 V
Plage de tension de service CA (V)	<= 250 V
Intensité maximale admissible à 40 °C (A)	4
Résistance aux tensions transitoires (kV)	2.5
Diamètre de câble admissible (mm)	6, 8
Section de raccordement (mm2)	0.75
Degré d'encrassement	3
Matériau contacts à fiche	Bronze blanc, revêtu, Laiton
Couleur boîtier	noir
Matériau écrou-raccord	PBT
Presse-étoupe	Pg9
Série	SEA
Type de produit	Fiche
