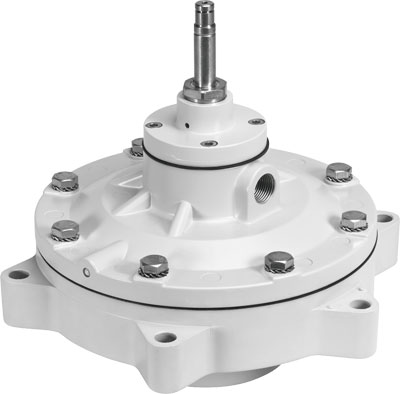

distributeur de base VZWE-F-M22C-M-F600-500-H FESTO 1808248

	Série	Type de produit	Raccordement vanne	Connexion électrique	Matériau diaphragme	Marque CE (voir déclaration de conformité)	Note sur le fluide de commande et de pilotage	Pression de service (bar)	Degré de protection	Conception	Position de montage	Mode de fixation	Diamètre nominal (mm)	Fonction de distributeur	Sens d'écoulement	Pression nominale des distributeurs de process	Type de commande	Moyen	Température du fluide (°C)	Température ambiante (°C)	Référence matériau : boîtier	Classe de résistance à la corrosion KBK	Débit nominal normal (l/min)	Temps de commutation Marche (ms)	Valeur b	Valeur C (l/sbar)	Caractéristiques de bobine	Matériaux en contact avec le média	Facteur de marche	Raccordement vanne de process 1	Raccordement vanne de process 2	Différence de pression (bar)	Couple de serrage max. du filetage de raccordement (Nm)	Classe d'isolement	Pression de service vanne, fluides liquides (bar)	Pression de service vanne, fluides gazeux (bar)	Température fluides liquides (°C)	Temps de commutation sortie fluides liquides (ms)	Couple de serrage max. des vis de couvercle (Nm)	Couple de serrage max. de la fixation des bobines (Nm)	Matériau joints	Matériau corps	Volume interne	Débit d'eau à la pression de service max.	Temps de commutation Arrêt (ms)
distributeur de base VZWE-E-M22C-M-G1-250-H FESTO 1795142 Référence web : A700-D085385 Détails	VZWE	Distributeur de base			NBR-PA		Fonctionnement avec lubrification impossible	0.35, 8	IP65	Distributeur à diaphragme, Passage en équerre	indifférent	avec filetage, vissé	25	2/2 monostable, fermé	irréversible		piloté	Air comprimé selon ISO8573-1:2010 [7:4:4]		-20, 60	EN AC-47100D	3 - Effets de corrosion forts		<= 30 ms						G1	G1	0.35	200								NBR	Aluminium moulé sous pression			<= 100 ms
distributeur de base VZWE-E-M22C-M-G112-400-H FESTO 1239565 Référence web : A700-D085384 Détails	VZWE	Distributeur de base			NBR-PA		Fonctionnement avec lubrification impossible	0.35, 8	IP65	Distributeur à diaphragme, Passage en équerre	indifférent	avec filetage, vissé	40	2/2 monostable, fermé	irréversible		piloté	Air comprimé selon ISO8573-1:2010 [7:4:4]		-20, 60	EN AC-47100D	3 - Effets de corrosion forts		<= 30 ms						G1 1/2	G1 1/2	0.35	240								NBR	Aluminium moulé sous pression			<= 100 ms
distributeur de base VZWE-E-M22C-M-G2-500-H FESTO 1276955 Référence web : A700-D085387 Détails	VZWE	Distributeur de base			NBR-PA		Fonctionnement avec lubrification impossible	0.35, 8	IP65	Distributeur à diaphragme, Passage en équerre	indifférent	avec filetage, vissé	50	2/2 monostable, fermé	irréversible		piloté	Air comprimé selon ISO8573-1:2010 [7:4:4]		-20, 60	EN AC-47100D	3 - Effets de corrosion forts		<= 30 ms						G2	G2	0.35	300								NBR	Aluminium moulé sous pression			<= 100 ms
distributeur de base VZWE-E-M22C-M-G212-620-H FESTO 1281702 Référence web : A700-D085386 Détails	VZWE	Distributeur de base			NBR-PA		Fonctionnement avec lubrification impossible	0.35, 8	IP65	Distributeur à diaphragme, Passage en équerre	indifférent	avec filetage, vissé	62	2/2 monostable, fermé	irréversible		piloté	Air comprimé selon ISO8573-1:2010 [7:4:4]		-20, 60	EN AC-47100D	3 - Effets de corrosion forts		<= 30 ms						G2 1/2	G2 1/2	0.35	350								NBR	Aluminium moulé sous pression			<= 100 ms
distributeur de base VZWE-E-M22C-M-G34-200-H FESTO 1794182 Référence web : A700-D085388 Détails	VZWE	Distributeur de base			NBR-PA		Fonctionnement avec lubrification impossible	0.35, 8	IP65	Distributeur à diaphragme, Passage en équerre	indifférent	avec filetage, vissé	20	2/2 monostable, fermé	irréversible		piloté	Air comprimé selon ISO8573-1:2010 [7:4:4]		-20, 60	EN AC-47100D	3 - Effets de corrosion forts		<= 30 ms						G3/4	G3/4	0.35	60								NBR	Aluminium moulé sous pression			<= 100 ms
distributeur de base VZWE-F-M22C-M-F750-620-H FESTO 1810664 Référence web : A700-A433000 Référence : D2502800411 Détails	VZWE	Distributeur de base			NBR-PA		Fonctionnement avec lubrification impossible	0.35, 8	IP65	Distributeur à diaphragme, Version droite avec bride	indifférent	avec filetage, vissé	62	2/2 monostable, fermé	irréversible		piloté	Air comprimé selon ISO8573-1:2010 [7:4:4]		-20, 60	EN AC-47100D	3 - Effets de corrosion forts		<= 30 ms						Diamètre de bride 75 mm	Diamètre de bride 145,5 mm	0.35									NBR	Aluminium moulé sous pression			<= 100 ms
distributeur de base VZWE-F-M22C-M-F890-760-H FESTO 1214036 Référence web : A700-D085390 Détails	VZWE	Distributeur de base			NBR-PA		Fonctionnement avec lubrification impossible	0.35, 8	IP65	Distributeur à diaphragme, Version droite avec bride	indifférent	avec filetage, vissé	76	2/2 monostable, fermé	irréversible		piloté	Air comprimé selon ISO8573-1:2010 [7:4:4]		-20, 60	EN AC-47100D	3 - Effets de corrosion forts		<= 30 ms						Diamètre de bride 89 mm	Diamètre de bride 162 mm	0.35									NBR	Aluminium moulé sous pression			<= 100 ms
distributeur de base VZWE-F-M22C-M-G1-250-H FESTO 1795190 Référence web : A700-D085392 Détails	VZWE	Distributeur de base			NBR-PA		Fonctionnement avec lubrification impossible	0.35, 8	IP65	Distributeur à diaphragme, Version droite avec bride	indifférent	avec filetage, vissé	25	2/2 monostable, fermé	irréversible		piloté	Air comprimé selon ISO8573-1:2010 [7:4:4]		-20, 60	EN AC-47100D	3 - Effets de corrosion forts		<= 30 ms						G1	Diamètre de bride 59 mm	0.35	200								NBR	Aluminium moulé sous pression			<= 100 ms
distributeur de base VZWE-F-M22C-M-G112-400-H FESTO 1804475 Référence web : A700-D085391 Détails	VZWE	Distributeur de base			NBR-PA		Fonctionnement avec lubrification impossible	0.35, 8	IP65	Distributeur à diaphragme, Version droite avec bride	indifférent	avec filetage, vissé	40	2/2 monostable, fermé	irréversible		piloté	Air comprimé selon ISO8573-1:2010 [7:4:4]		-20, 60	EN AC-47100D	3 - Effets de corrosion forts		<= 30 ms						G1 1/2	Diamètre de bride 74 mm	0.35	240								NBR	Aluminium moulé sous pression			<= 100 ms
électrodistributeur MN1H-2-1-MS FESTO 161732 Référence web : A700-A305259 Détails	MN1H	électrodistributeur	G1	Brochage type A, selon EN 175301-803, Connecteur mâle, Parallélépipédique, selon DIN EN 175301-803			Fonctionnement avec lubrification possible (nécessaire pour un fonctionnement ultérieur)	0.5, 10	IP65, avec connecteur femelle	Distributeur à diaphragme	indifférent	Pose de conduites	25	2/2 monostable, fermé	irréversible		piloté	Air comprimé filtré, finesse de filtration 200 µm	-10, 60	-10, 60			11500	120			110 V CA: 50 Hz, puissance d'appel 5 VA, puissance de maintien 3,7 VA, 110 V CA: 60 Hz, puissance d'appel 5 VA, puissance de maintien 3,7 VA, 230 V CA: 50 Hz, puissance d'appel 5 VA, puissance de maintien 3,7 VA, 230 V CA: 60 Hz, puissance d'appel 5 VA, p															Laiton			180
