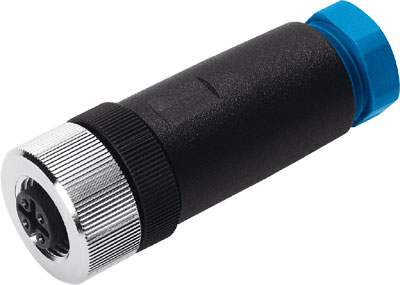

connecteur femelle FBSD-GD-9-5POL FESTO 18324
Référence : B2500100031
Référence web : A700-A163662
Référence fabricant : 18324
Référence web : A700-A163662
Référence fabricant : 18324
connecteur femelle FBSD-GD-9-5POL pour connexion bus de terrain aux terminaux de distributeurs Selon la norme=(* EN 61076-2-101, * EN 61984), Mode de fixation=avec écrou-raccord, Position de montage=indifférent, Poids du produit=33 g, Connexion électrique=(* à 5 pôles, * Connecteur femelle droit/borne à vis, * Brochage type A, selon EN 175301-803, * M12x1)
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiche technique
Détails techniques
| Connexion électrique | Brochage type A, selon EN 175301-803, Connecteur femelle droit/borne à vis, M12x1, à 5 pôles |
| Degré de protection | IP67 |
| Poids du produit (g) | 33 |
| Position de montage | indifférent |
| Mode de fixation | avec écrou-raccord |
| Température ambiante (°C) | -40, 85 |
| Note sur la matière | Conforme RoHS |
| Classe de résistance à la corrosion KBK | 1 - Faibles effets de corrosion |
| Marque CE (voir déclaration de conformité) | selon la directive européenne sur les équipements basse tension |
| Matériau corps | renforcé PA |
| Selon la norme | EN 61076-2-101, EN 61984 |
| Plage de tension de service CC (V) | <= 60 V |
| Plage de tension de service CA (V) | <= 60 V |
| Intensité maximale admissible à 40 °C (A) | 4 |
| Résistance aux tensions transitoires (kV) | 1.5 |
| Diamètre de câble admissible (mm) | 6, 8 |
| Section de raccordement (mm2) | 0.75 |
| Degré d'encrassement | 3 |
| Matériau contacts à fiche | Bronze, nickelé et doré |
| Couleur boîtier | noir |
| Matériau écrou-raccord | Zinc moulé sous pression, nickelé |
| Presse-étoupe | Pg9 |
| Série | FBSD |
| Type de produit | Connecteur femelle |
