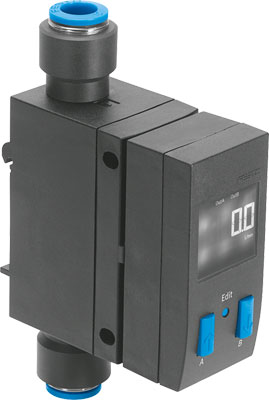

capteur de débit SFAB-600U-HQ10-2SA-M12 FESTO 565401
Référence web : A700-A329099
Référence fabricant : 565401
Référence fabricant : 565401
capteur de débit SFAB-600U-HQ10-2SA-M12 Avec écran orientable et raccords instantanés QS intégrés. Agrément=(* RCM Mark, * c UL us - Recognized (OL)), Marque CE (voir déclaration de conformité)=(* selon la directive européenne CEM, * Selon la directive 2011/65/UE relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques), Symbole KC=KC-EMV, Certificat entité exposante=UL E322346, Note sur la matière=Conforme RoHS
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiche technique
Détails techniques
| Connexion électrique | Connecteur mâle droit, M12x1, à 5 pôles |
| Degré de protection | IP65 |
| Poids du produit (g) | 600 |
| Position de montage | indifférent |
| Mode de fixation | au choix :, à rail symétrique, à support mural/plan, à trou débouchant |
| Pression de service (bar) | 0, 10 |
| Raccord pneumatique | QS-10 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4], Azote |
| Température du fluide (°C) | 0, 50 |
| Température ambiante (°C) | 0, 50 |
| Note sur la matière | Conforme RoHS |
| Classe de résistance à la corrosion KBK | 2 - Effets de corrosion moyens |
| Marque CE (voir déclaration de conformité) | Selon la directive 2011/65/UE relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques, selon la directive européenne CEM |
| Matériau corps | renforcé PA |
| Agrément | RCM Mark, c UL us - Recognized (OL) |
| Plage de tension de service CC (V) | 15, 30 |
| Grandeur mesurée | Consommation, Débit |
| Fonction d'élément de commutation | Normalement fermé, Normalement ouvert |
| Courant de sortie max. (mA) | <= 100 mA |
| Protection contre les inversions de polarité | pour toutes les connexions électriques |
| Symbole KC | KC-EMV |
| Certificat entité exposante | UL E322346 |
| Principe de mesure | thermique |
| Sortie TOR | 2 x PNP ou 2 x NPN commutable |
| Résistance aux courts-circuits | oui |
| Sortie analogique | 4 - 20 mA |
| Résistance de charge max. sortie en courant (Ohm) | 500 |
| Fonction de commutation | Comparateur de seuil, Comparateur à fenêtre |
| Type d'affichage | LCD bleu rétro-éclairé |
| Unité(s) représentable(s) | l, l/min, m3, scf, scfm |
| Valeur initiale pour la plage de mesure de débit (l/min) | 6 |
| Valeur finale pour la plage de mesure de débit (l/min) | 600 |
| Précision du débit | ± (3% o.m.v. + 0,3% FS) |
| Sens d’écoulement | P1 -> P2, unidirectionnel |
| Température nominale (°C) | 23 |
| Reproductibilité de l'origine en ± %FS (%FS) | 0.2 |
| Reproductibilité de la marge en ± %FS (%FS) | 0.8 |
| Courbe de caractéristique pour la valeur initiale du débit (l/min) | 0 |
| Courbe de caractéristique pour la valeur finale du débit (l/min) | 600 |
| Valeur initiale de la courbe de caractéristique de sortie (mA) | 4 |
| Valeur finale de la courbe de caractéristique de sortie (mA) | 20 |
| Chute de pression (mbar) | < 100 mbar |
| Brochage selon norme | EN 60947-5-2 |
| Série | SFAB |
| Type de produit | Capteur de débit |
