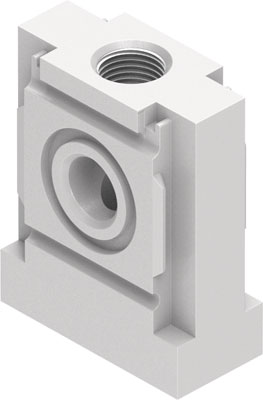

bloc de distribution MS4-FRM-FRZ FESTO 549336
Référence : D2501001668
Référence web : A700-D097540
Référence fabricant : 549336
Référence web : A700-D097540
Référence fabricant : 549336
bloc de distribution MS4-FRM-FRZ Convient comme piece intermédiaire entre deux manodétendeurs. Position de montage=indifférent, Conception=Module de dérivation, Pression de service=0 - 14 bar, Débit nominal normal dans le sens de l'écoulement principal 1->2=4050 l/min, Débit nominal normal en sortie vers le haut=3250 l/min
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiche technique
Détails techniques
| Poids du produit (g) | 60 |
| Conception | Module de dérivation |
| Position de montage | indifférent |
| Pression de service (bar) | 0, 14 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4], Gaz inertes |
| Température du fluide (°C) | -10, 60 |
| Température ambiante (°C) | -10, 60 |
| Note sur la matière | Conforme RoHS, sans cuivre ni PTFE |
| Classe de résistance à la corrosion KBK | 2 - Effets de corrosion moyens |
| Note sur le fluide de commande et de pilotage | Fonctionnement avec lubrification possible (nécessaire pour un fonctionnement ultérieur) |
| Raccord pneumatique 3 | G1/4 |
| Température de stockage (°C) | -10, 60 |
| Matériau corps | Aluminium moulé sous pression |
| Raccord pneumatique 4 | G1/4 |
| Agrément | c UL us - Recognized (OL) |
| Débit nominal normal dans le sens de l'écoulement principal 1->2 (l/min) | 4050 |
| Débit nominal normal en sortie vers le haut (l/min) | 3250 |
| Débit nominal normal en sortie vers le bas (l/min) | 2900 |
| Série | MS4 |
| Type de produit | Bloc de distribution |
